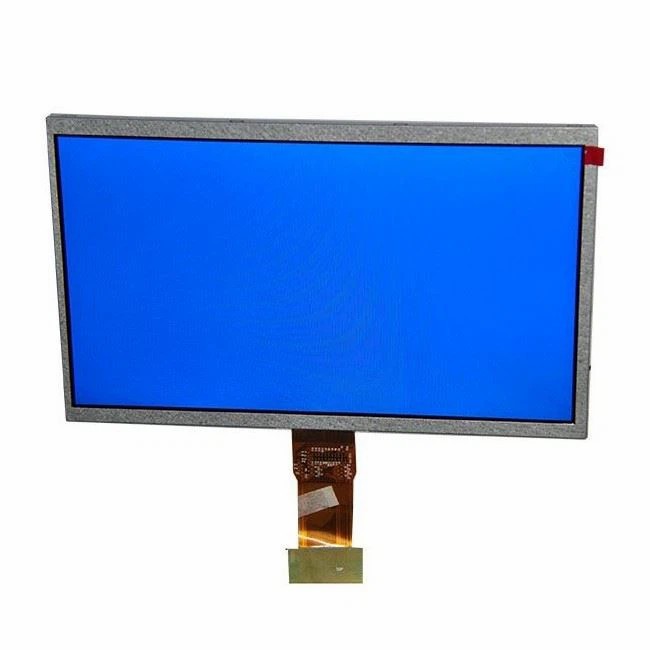

10,1 tums fyrkantig TFT-skärm
10,1 tums TFT Square Screen är en förkortning för "Liquid Crystal Display". Även om det finns flera olika konfigurationer för 10,1-tums TFT Square Screen-skärmar, är de flesta designade på samma grundläggande sätt. De är gjorda av två delar av polariserat glas – även kallat substrat – som innehåller ett flytande kristallmaterial mellan dem.
- produkt introduktion
Shenzhen Hongrui Optoelectronic Technology Co., Ltd., professionell LCD-skärm, LCM LCD-modul, LED-bakgrundsbelysningskälla, TP-pekskärmsdesignutveckling, tillverkning. Med en grupp av hög kvalitet, erfaren ingenjör och teknisk personal, för att förse dig med kvalitetsprodukter och tjänster.
Företaget leder medel- och högklassiga TN, HTN, STN, VA, TFT-produkter. Samtidigt tillhandahåller vi borrning, slipning Angle och andra speciella processprodukter, som stöder LCM, HEAT SEAL. Företagets produkter används i stor utsträckning i kommunikationsterminaler (smarttelefoner, surfplattor, etc.), hushållsapparater, bilelektronik, digitala produkter och andra industrier och exporteras till Hongkong, Taiwan, Europa, Amerika, Japan och Sydkorea och andra regioner och länder.
varför välja oss
Snabb transport
Vi samarbetar med professionella sjöfarts-, flyg- och logistikföretag för att ge dig den bästa transportlösningen.
Hög kvalitet
Produkterna är utmärkta och detaljerna är noggrant bearbetade. Varje råvara är strikt kontrollerad.
Professionellt team
Medlemmarna i teamet är mycket skickliga och skickliga i sina respektive roller och har den nödvändiga utbildningen, träningen och erfarenheten för att utmärka sig i sina jobb.
Bra tjänster
Kundtjänst för dig att svara på frågor, enligt dina behov för att tillhandahålla skräddarsydda lösningar, offerter och logistikspårning.
10,1 tums TFT Square Screen är en förkortning för "Liquid Crystal Display". Även om det finns flera olika konfigurationer för 10,1-tums TFT Square Screen-skärmar, är de flesta designade på samma grundläggande sätt. De är gjorda av två delar av polariserat glas – även kallat substrat – som innehåller ett flytande kristallmaterial mellan dem. En bakgrundsbelysning skapar ljus, som passerar genom det första substratet. Samtidigt gör elektriska strömmar att flytande kristallmolekylerna anpassas för att tillåta varierande ljusnivåer att passera igenom till det andra substratet och skapa de färger och bilder som du ser på skärmen.
Fördelar med 10,1 tums fyrkantig TFT-skärm
Det synliga området är stort
TFT 10,1 tums TFT fyrkantiga skärmar har ett större visningsområde för en skärm av samma storlek.
De har högkvalitativa skärmar
Det finns ingen strålning, inget flimmer, ingen skada på användarens hälsa. I synnerhet kommer framväxten av TFT 10,1 tums TFT Square Screen elektroniska böcker och tidskrifter att föra mänskligheten in i en tid präglad av papperslösa kontor och papperslösa utskrifter, vilket utlöser en revolution i hur människor lär sig, sprider och registrerar civilisationen.
Det finns ett brett utbud av applikationer
Den kan användas normalt i temperaturintervallet från -20 grader till +50 grader. Den låga arbetstemperaturen på TFT 10,1 tum TFT Square Screen kan nå - 80 grader efter temperaturförstärkning. Den kan användas som en mobil terminaldisplay, stationär terminaldisplay, och den storbildade projektionsdisplayen är en videodisplayterminal i full storlek med utmärkt prestanda.
Den förbrukar väldigt lite ström
Konventionella bildskärmar består av många interna kretsar som driver katodstrålerör, som förbrukar mycket ström, och ju större de är, desto mer ström förbrukar de. Strömförbrukningen för TFT 10,1 tums TFT Square Screen-skärm förbrukas huvudsakligen av dess interna elektrod och drivkrets, så strömförbrukningen är mycket mindre.
Den är tunn och lätt
TFT 10,1 tums TFT Square Screen styr det molekylära tillståndet för den flytande kristallen genom elektroderna på skärmen för att skapa displayen. Även om skärmen är förstorad kommer dess volym inte att öka. Och när det gäller vikt, jämfört med samma visningsområde på den traditionella skärmen, är detta mycket lättare och lättare att bära (till exempel den bärbara datorn).
Typer av fyrkantig TFT-skärm
Färg LCD (CSTN Liquid Crystal Display)
CSTN, color super-twist nematic eller passiv LCD använder samma teknologiprinciper som Monokrom LCD (se föregående text), men istället för en mörk pixel, med användning av färgfilter, delas varje pixel i en CSTN-skärm upp i en grupp av tre prickar, en röd, en blå och en grön i allmänhet arrangerade i en randform. LCD-drivelektroniken applicerar en varierande spänning beroende på vilken färg som krävs på alla tre färgade prickar som vrider upp den flytande kristallen och låter den exakta mängden ljus passera på varje färgad punkt för att ge önskad färg eller nyans. CSTN LCD kan erbjuda en maximal färgpalett på 65 000 färger och är idealiska för industriella tillämpningar som kräver färg men som inte nödvändigtvis kräver extremt snabba rörliga bilder.
Färg TFT LCD (tunnfilmstransistor)
Thin Film Transistor LCD beskriver i grunden de kontrollelement som aktivt styr de individuella pixlarna, vilket har myntat termen ''Active Matrix LCD''. Varje pixel är återigen uppdelad i tre punkter, röda, gröna och blåa som produceras av färgfilter och är arrangerade i antingen en rand- eller deltaformation, varje punkt drivs av en transistor dvs tre transistorer per en pixel. Den flytande kristallen i sitt "avstängda" tillstånd kommer ingen spänning att blockera allt ljus som kommer igenom från bakgrundsbelysningen, men när en spänning appliceras över de flytande kristallelementen vrids de med upp till 90 grader vilket tillåter en ljusnivå att passera, transistorerna styr denna grad av vridning och därmed intensiteten hos de röda, gröna och blå elementen i varje pixel som bildar bilden på LCD-skärmen. TFT LCD är idealiska för alla applikationer som kräver snabba färgbyten.
OLED (Organic Light-Emitting Diode)
Grundstrukturen för en OLED eller OEL (Organic Electroluminescence) är en sandwich bildad med en tunn, transparent halvledande anod gjord av indiumtennoxid och en metallbaserad katod på båda sidor av ett organiskt substrat. Det organiska materialet består av ett håltransmissionsskikt (HTL), ett emitterande skikt (EL) och ett elektroniktransmissionsskikt (ETL). Det emitterande EL-skiktet inkluderar en polymer substans som tillåter avsättning av de organiska föreningarna i rader och kolumner på en platt bärare (vanligtvis glas) genom att använda en enkel utskriftsmetod för att skapa en matris av pixlar. När rätt spänning appliceras dras hål som injiceras i anoden och den elektriska laddningen från katoden samman och kombineras i det emitterande skiktet, vilket gör att pixeln avger ljus. En av de stora fördelarna med OLED jämfört med mer traditionella skärmar är att eftersom de avger ljus behöver de ingen bakgrundsbelysning, vilket gör dem idealiska för batteridrivna applikationer.
Vilka är de viktigaste faktorerna att tänka på när du väljer en kvadratisk 10,1 tums Tft Square-skärm?
Det finns ett antal nyckelfaktorer att tänka på när du väljer en fyrkantig 10,1 tums TFT Square Screen. Dessa inkluderar skärmens storlek och upplösning, ljusstyrka och kontrast, betraktningsvinklar, strömförbrukning samt hållbarhet och tillförlitlighet. I den här artikeln kommer vi att titta på varje faktor mer i detalj för att ge dig den information du behöver för att göra det bästa valet för ditt företag.
Storlek och upplösning
En av de viktigaste faktorerna att tänka på när du väljer en fyrkantig TFT LCD-skärm är storleken och upplösningen på skärmen. Dessa faktorer avgör hur mycket information som kan visas på skärmen på en gång och hur tydlig informationen är. Generellt sett kan större skärmar visa mer information, men kan också vara dyrare och förbruka mer ström. Du måste också överväga upplösningen på din bildskärm, eftersom detta kommer att avgöra klarheten i bilderna och texten som visas på skärmen. Generellt sett ger en högre upplösning en skarpare bild, men kan också kräva mer processorkraft och förbruka längre batteritid.
Ljusstyrka och kontrast
En annan viktig faktor att tänka på när du väljer en fyrkantig 10,1 tums TFT Square-skärm är skärmens ljusstyrka och kontrast. Ljusstyrka hänvisar till mängden ljus en bildskärm avger, medan kontrast hänvisar till skillnaden mellan de mörkaste och ljusaste delarna av en bild. En bildskärm med bra ljusstyrka och kontrast kan visa bilder och text tydligt även i starkt solljus eller svagt ljus. Många bildskärmar har även justerbara inställningar för ljusstyrka och kontrast, vilket är användbart om du behöver spara batteritid eller justera bildskärmen för olika ljusförhållanden.
Betraktningsvinkel
En annan viktig faktor att tänka på när du väljer en fyrkantig TFT LCD-skärm är bildskärmens betraktningsvinkel. Betraktningsvinkel hänvisar till den maximala vinkel som en bildskärm kan ses vid innan bilden är förvrängd eller svår att se. Detta är ett viktigt övervägande om du planerar att använda displayen i en mängd olika miljöer, till exempel butiker eller offentliga utrymmen. En bildskärm med bred betraktningsvinkel kommer att göra det lättare för människor att se den från olika vinklar, vilket är användbart i dessa typer av inställningar.
Energiförbrukning
En annan viktig faktor att tänka på när du väljer en kvadratisk 10,1 tums TFT Square Screen är strömförbrukningen. En skärm med lägre strömförbrukning blir mer energieffektiv och kan kräva mindre frekvent batteriladdning eller byte. Beroende på hur du planerar att använda monitorn kan detta vara en viktig faktor. Om du till exempel planerar att använda en skärm i en mobil enhet kanske du vill använda ett batteri som kan hålla länge.
Hållbarhet och tillförlitlighet
Slutligen är det viktigt att överväga hållbarheten och tillförlitligheten hos fyrkantiga 10,1 tums TFT Square Screens. En välkonstruerad bildskärm gjord av högkvalitativa material är mindre benägna att gå sönder eller inte fungera, vilket kan spara dig kostnaden för frekventa reparationer eller byten. Du kanske vill välja en bildskärm som har testats för hållbarhet och tillförlitlighet, eller en som kommer med en garanti eller garanti.
TFT-skärmar (Thin-Film Transistor) används ofta i olika elektroniska enheter på grund av deras höga bildkvalitet, färgnoggrannhet och snabba svarstider. Några vanliga applikationsscenarier för 10,1-tums TFT Square-skärmar inkluderar.
Hemelektronik:TFT-skärmar används ofta i smartphones, surfplattor, digitalkameror och bärbara spelenheter på grund av deras livfulla färger och skarpa bildkvalitet.
Datorskärmar:TFT-skärmar är vanliga i datorskärmar och erbjuder hög upplösning, snabb uppdateringsfrekvens och utmärkt färgåtergivning, vilket gör dem lämpliga för både tillfällig och professionell användning.
Bildskärmar för fordon:TFT-skärmar finns i bilinstrument, infotainmentsystem och underhållningssystem i baksätet, vilket ger tydliga och dynamiska bilder för navigering, underhållning och fordonsinformation.
Industriell utrustning:TFT-skärmar används i industriella kontrollpaneler, medicinsk utrustning, testutrustning och andra maskiner, och erbjuder tillförlitlig prestanda i olika arbetsmiljöer.
Spelkonsoler:TFT-skärmar används i handhållna spelkonsoler och spelenheter, och levererar levande grafik och mjuka rörelser för en uppslukande spelupplevelse.
Digital skyltning:10,1 tums fyrkantiga TFT-skärmar används för reklam och informationsvisning i offentliga utrymmen, transportnav och butiksmiljöer på grund av deras höga ljusstyrka och synlighet.
Process av TFT Square Screen
Tillverkningsprocess för 10,1 tums fyrkantig TFT-skärm
På ett enkelt sätt kan vi dela upp 10,1 tums TFT Square Screen i tre delar, från botten till toppen är de: ljussystem, kretssystem och ljus- och färgkontrollsystem. I tillverkningsprocessen utgår vi från inre ljus- och färgkontroll systemet och sträck sedan ut till hela modulen.
Den är van vid att dela upp 10,1-tums TFT Square Screen-tillverkningsprocessen i tre huvuddelar: array, cell och modul. De två förstnämnda stegen handlar om produktion av ljus- och färgkontrollsystem, som innehåller TFT, CF (färgfilter) och LC (flytande kristall), som kallas en cell. Och det sista steget är monteringen av cell, krets och ljussystem.
För att öka produktiviteten kommer vi i det här steget att göra en serie procedurer på ett stort glas, som skärs i mindre bitar i följande steg.
Låt mig först presentera ett avgörande material, ITO, för dig. ITO, förkortning av Indium tennoxid, har egenskapen elektrisk ledningsförmåga och optisk transparens, samt kan lätt avsättas som en tunn film. Därför används det ofta för att skapa kretsar på glas.
TFT
Avsätt halvledarmaterial och ITO i utformad ordning på glassubstrat.
Fotoresistbeläggning.
Delvis exponering, rengör sedan den exponerade fotoresisten.
Riv av halvledaren och ITO utan locket på fotoresist för att utgöra en del av kretsen.
Rengör resten av fotoresisten.
För att bygga hela kretsen behöver vi ofta upprepa stegen 5 gånger.
CF
Skapa en svart matris på glassubstratet som gräns med PR-metoden.
Belägg rött, grönt och blått material i svart matris separat med PR-metoden.
Belägg ett överdrag på RGB-skikt (rött, grönt och blått).
Deposition ITO-krets.
2. Cell
I det här steget ska vi montera TFT- och CF-glaset och fylla i LC samtidigt.
Belägg polyimidfilm, använd för att begränsa den initiala riktningen av LC-molekylen, på ITO-sidan av både TFT- och CF-glas.
Använd lim för att bygga en gräns för LC på båda glasen. Och på CF-glas, applicera ytterligare ett lager ledande lim. Detta möjliggör LC-molekyllänk till styrkretsen.
Fyll LC inom gränsen.
Håll ihop två glas och skär sedan det stora glaset i små bitar enligt standard.
Fäst polarisatorfilm på båda sidor av det inskurna glaset.
Koppla först cellen till kretssystemet.
Länka cellen till drivrutinen IC.
Länka drivrutinen IC till FPC (flexibel tryckt krets).
Länk FPC till yttre PCBA (tryckt kretskort).
Förbered sedan ljussystemet
Fäst ljuskällan, vanligtvis LED eller CCFL, på ljusledarplattan, under vilken det finns reflektorfilm
Sätt diffusorfilmen och prismafilmen på ljuskällan i tur och ordning. Tillsammans med reflektorfilm används dessa två filmer för att förvandla punktljuset från ljuskällan till områdesljus och förstärka ljusintensiteten.
Koppla ljuskällan till ljusstyrkrets, alltid en annan typ av PCBA.
I det sista steget måste vi sätta ihop alla dessa tillsammans med skärmramen, och göra ett åldringstest.
Om du någonsin har förundrats över de levande färgerna och kristallklara bilderna på din smartphone, surfplatta eller datorskärm, har du förmodligen stött på en 10,1 tums TFT Square Screen. TFT, förkortning för Thin Film Transistor, är en teknik som revolutionerade världen av elektroniska bildskärmar.
TFT-matris
I hjärtat av varje 10,1-tums TFT Square Screen ligger TFT-matrisen, även känd som den aktiva matrisen. Detta komplicerade arrangemang av små transistorer fungerar som kontrollcenter, vilket möjliggör exakt kontroll över varje pixel på skärmen. Dessa transistorer är ansvariga för att reglera mängden ström som flyter genom varje pixel och bestämma dess ljusstyrka och färg. TFT-matrisen är det som skiljer 10,1-tums TFT Square-skärmar från sina passiva matrismotsvarigheter, vilket möjliggör snabbare svarstider och förbättrad bildkvalitet.
Färgfilter
Har du någonsin undrat hur 10,1-tums fyrkantiga TFT-skärmar uppnår så livfulla färger? Ange färgfilter! Färgfilter spelar en avgörande roll för att förbättra den visuella upplevelsen genom att låta varje pixel visa en specifik färg. De är sammansatta av små röda, gröna och blå (RGB) subpixlar, som kombineras för att producera ett brett spektrum av nyanser och nyanser. Dessa filter är noggrant inriktade med TFT-matrisen för att säkerställa korrekt färgrepresentation och en verklighetstrogen visuell fest.
Bakgrundsbelysning
För att lysa upp den 10,1 tums fyrkantiga TFT-skärmen och göra dess magi synlig behöver vi bakgrundsbelysning. Bakgrundsbelysningen är en kritisk komponent som ger den nödvändiga belysningen för skärmen. Vanligtvis använder 10,1-tums fyrkantiga TFT-skärmar antingen kallkatodlysrör (CCFL) eller lysdioder (LED) som ljuskälla. LED-bakgrundsbelysning har vunnit popularitet på grund av sin energieffektivitet och överlägsna färgåtergivning. Det möjliggör bättre kontrast, djupare svärta och skarpare bilder, vilket förbättrar den övergripande tittarupplevelsen.
Polariserande filter
Polariserande filter är de obesjungna hjältarna hos 10,1 tums fyrkantiga TFT-skärmar. Dessa tunna filmer hjälper till att kontrollera ljuset som kommer in och ut från displayen, minskar bländning och förbättrar synligheten. Genom att selektivt filtrera ljusvågor förbättrar polariserande filter kontrasten och minimerar reflektioner, vilket gör skärmen mer läsbar även under starkt ljus. De arbetar tillsammans med TFT-matrisen, färgfilter och bakgrundsbelysning för att skapa en visuellt fantastisk och bekväm visningsmiljö.
Glassubstrat
Sist men inte minst fungerar glassubstratet som grunden för hela 10,1 tums TFT Square Screen. Det ger strukturell integritet och skyddar de ömtåliga skikten ovanför och under den. Glassubstratet är konstruerat för att vara optiskt transparent för att säkerställa fri passage av ljus. Dessutom är den exakt tillverkad för att bibehålla enhetlighet över hela ytan, vilket möjliggör konsekvent bildkvalitet från kant till kant.
Vår fabrik
Shenzhen Hongrui Optoelectronic Technology Co., Ltd., professionell LCD-skärm, LCM LCD-modul, LED-bakgrundsbelysningskälla, TP-pekskärmsdesignutveckling, tillverkning. Med en grupp av hög kvalitet, erfaren ingenjör och teknisk personal, för att förse dig med kvalitetsprodukter och tjänster.
